Motoréducteur Série RH159 Micro Motors
Motoréducteur Série RH159 Micro Motors
![]()
Motoréducteur Série RH159 Micro Motors
- Suppression des interférences VDR sur le collecteur
- Sens de rotation en fonction de la polarité
- Peut être monté dans n’importe quelle position
- Charge radiale maximale de l’arbre : 50N
- Charge axiale maximale de l’arbre : 10N
- Plage de température : -20°C / 60°C
- Poids approximatif : 190g
- Diamètre : Ø39,6mm
Documents annexes

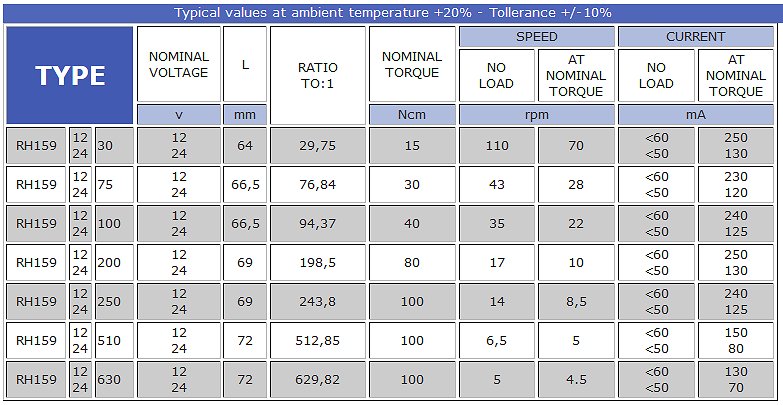

Caractéristiques et références produits
| Référence | Tension (V) | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse couple nominal (tr/min) | Courant sans charge (mA) | Courant couple nominal (mA) | Plan 3D |
|---|---|---|---|---|---|---|---|---|---|
| RH159-12-30 | 12 | 64 | 29,75 | 15 | 110 | 70 | <60 | 250 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-15-30-1.stp |
| RH159-12-75 | 12 | 66,5 | 76,84 | 30 | 43 | 28 | <60 | 230 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-75-100-1.stp |
| RH159-12-100 | 12 | 66,5 | 94,37 | 40 | 35 | 22 | <60 | 240 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-75-100-1.stp |
| RH159-12-200 | 12 | 69 | 198,5 | 80 | 17 | 10 | <60 | 250 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-200-250-1.stp |
| RH159-12-250 | 12 | 69 | 243,8 | 100 | 14 | 8,5 | <60 | 240 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-200-250-1.stp |
| RH159-12-510 | 12 | 72 | 512,85 | 100 | 6,5 | 5 | <60 | 150 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-510-630-1.stp |
| RH159-12-630 | 12 | 72 | 629.82 | 100 | 5 | 4,5 | <60 | 130 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-510-630-1.stp |
| Référence | Tension (V) | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse couple nominal (tr/min) | Courant sans charge (mA) | Courant couple nominal (mA) | Plan 3D |
|---|---|---|---|---|---|---|---|---|---|
| RH159-24-30 | 24 | 64 | 29.75 | 15 | 110 | 70 | <50 | 130 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-15-30-1.stp |
| RH159-24-75 | 24 | 66.5 | 76.84 | 30 | 43 | 28 | <50 | 120 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-75-100-1.stp |
| RH159-24-100 | 24 | 66.5 | 94.37 | 40 | 35 | 22 | <50 | 125 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-75-100-1.stp |
| RH159-24-200 | 24 | 69 | 198.5 | 80 | 17 | 10 | <50 | 130 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-200-250-1.stp |
| RH159-24-250 | 24 | 69 | 243.8 | 100 | 14 | 8.5 | <50 | 125 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-200-250-1.stp |
| RH159-24-510 | 24 | 72 | 512.85 | 100 | 6.5 | 5 | <50 | 80 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-510-630-1.stp |
| RH159-24-630 | 24 | 72 | 629.82 | 100 | 5 | 4.5 | <50 | 70 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-510-630-1.stp |
Fournisseur
Fabriquant de motoréducteurs DC et BLDC depuis plus de 50 ans, cette société s’est forgé une réputation de qualité et de fiabilité avec ses produits.
Fonctionnant en 12 et 24VDC pour un Couple nominal de 20...
Plus d'informations
* Les caractéristiques de nos matériels sont susceptibles d'être modifiées en fonction des évolutions constructeur et sont affichées à titre indicatif.
