Motoréducteur Série HV155 Micro Motors
Motoréducteur Série HV155 Micro Motors
Motoréducteur Série HV155 Micro Motors
- Suppression des interférences VDR sur le collecteur
- Sens de rotation en fonction de la polarité
- Peut être monté dans n’importe quelle position
- Charge radiale maximale de l’arbre : 10N
- Charge axiale maximale de l’arbre : 5N
- Plage de température : -20°C / 60°C
- Poids approximatif : 100g
- Diamètre : Ø30mm
Documents annexes

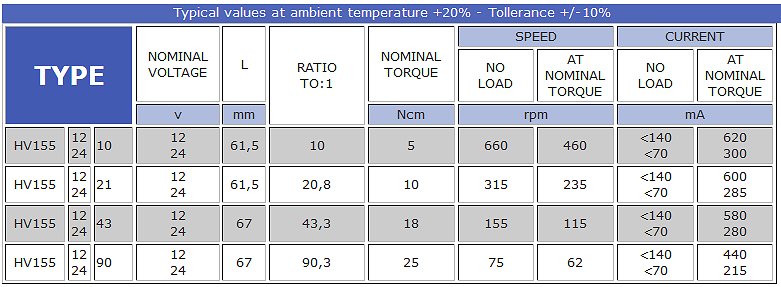

Caractéristiques et références produits
Référence | Tension (V) | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse couple nominal (tr/min) | Courant sans charge (mA) | Courant couple nominal (mA) | Plan 3D |
---|---|---|---|---|---|---|---|---|---|
HV155-12-10 | 12 | 61.5 | 10 | 5 | 660 | 460 | <140 | 620 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-10-21-7.stp |
HV155-12-21 | 12 | 61.5 | 20.8 | 10 | 315 | 235 | <140 | 600 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-10-21-7.stp |
HV155-12-43 | 12 | 67 | 43.3 | 18 | 155 | 115 | <140 | 580 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-43-90-3.stp |
HV155-12-90 | 12 | 67 | 90.3 | 25 | 75 | 62 | <140 | 440 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-43-90-3.stp |
Référence | Tension (V) | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse couple nominal (tr/min) | Courant sans charge (mA) | Courant couple nominal (mA) | Plan 3D |
---|---|---|---|---|---|---|---|---|---|
HV155-24-10 | 24 | 61.5 | 10 | 5 | 660 | 460 | <70 | 300 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-10-21-7.stp |
HV155-24-21 | 24 | 61.5 | 20.8 | 10 | 315 | 235 | <70 | 285 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-10-21-7.stp |
HV155-24-43 | 24 | 67 | 43.3 | 18 | 155 | 115 | <70 | 280 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-43-90-3.stp |
HV155-24-90 | 24 | 67 | 90.3 | 25 | 75 | 62 | <70 | 215 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Models-RID.-43-90-3.stp |
Fournisseur


Plus d'informations
* Les caractéristiques de nos matériels sont susceptibles d'être modifiées en fonction des évolutions constructeur et sont affichées à titre indicatif.
