Motoréducteur planétaire brushless triphasé 12 pôles avec 3 capteurs à effet Hall Arbre sortant soutenu par deux roulements à billes Charge radiale maximale de l'arbre : 200N (10 mm de la bride de fixation) Charge axiale maximale de l'arbre : 100N Plage de température : -10°C / + 50°C Poids approximatif : 320 / 420g Diamètre : Ø40.5mm
Documents annexes

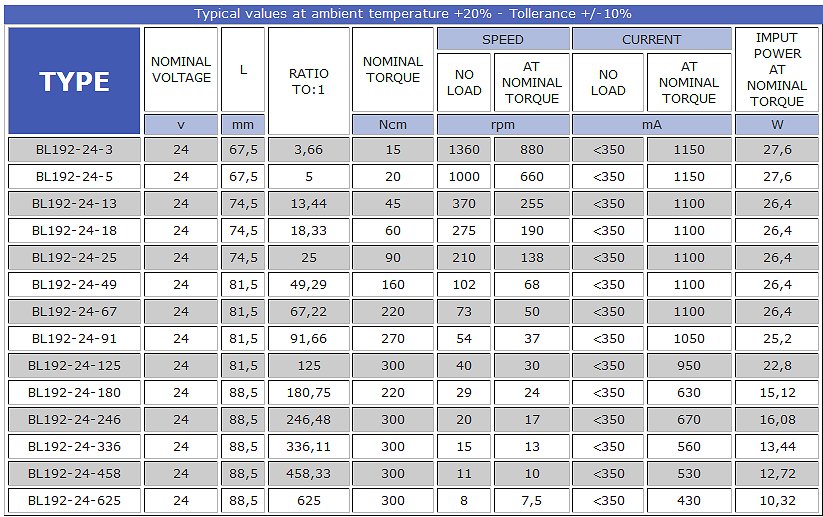

Caractéristiques et références produits
| Référence | Tension (V) | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse couple nominal (tr/min) | Courant sans charge (mA) | Courant couple nominal (tr/min) | Puissance (W) | Plan 3D |
|---|---|---|---|---|---|---|---|---|---|---|
| BL192-24-3 | 24 | 67,5 | 3,66 | 15 | 1360 | 880 | <350 | 1150 | 27,6 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-3-5.stp |
| BL192-24-5 | 24 | 67,5 | 5 | 20 | 1000 | 660 | <350 | 1150 | 27,6 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-3-5.stp |
| BL192-24-13 | 24 | 74,5 | 13,44 | 45 | 370 | 255 | <350 | 1100 | 26,4 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-13-18-25.stp |
| BL192-24-18 | 24 | 74,5 | 18,33 | 60 | 275 | 190 | <350 | 1100 | 26,4 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-13-18-25.stp |
| BL192-24-25 | 24 | 74,5 | 25 | 90 | 210 | 138 | <350 | 1100 | 26,4 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-13-18-25.stp |
| BL192-24-49 | 24 | 81,5 | 49,29 | 160 | 102 | 68 | <350 | 1100 | 26,4 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-49-67-91-125.stp |
| BL192-24-67 | 24 | 81,5 | 67,22 | 220 | 73 | 50 | <350 | 1100 | 26,4 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-49-67-91-125.stp |
| BL192-24-91 | 24 | 81,5 | 91,66 | 270 | 54 | 37 | <350 | 1050 | 25,2 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-49-67-91-125.stp |
| BL192-24-125 | 24 | 81,5 | 125 | 300 | 40 | 30 | <350 | 950 | 22,8 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-49-67-91-125.stp |
| BL192-24-180 | 24 | 88,5 | 180,75 | 220 | 29 | 24 | <350 | 630 | 15,12 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-180-246-336-458-625.stp |
| BL192-24-246 | 24 | 88,5 | 246,48 | 300 | 20 | 17 | <350 | 670 | 16,08 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-180-246-336-458-625.stp |
| BL192-24-336 | 24 | 88,5 | 336,11 | 300 | 15 | 13 | <350 | 560 | 13,44 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-180-246-336-458-625.stp |
| BL192-24-458 | 24 | 88,5 | 458,33 | 300 | 11 | 10 | <350 | 530 | 12,72 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-180-246-336-458-625.stp |
| BL192-24-625 | 24 | 88,5 | 625 | 300 | 8 | 7,5 | <350 | 430 | 10,32 | https://alcyonelectronique.fr/wp-content/uploads/2020/09/3D-Model-RID.-180-246-336-458-625.stp |
