Motoréducteur Série B138F Micro Motors
Motoréducteur Série B138F Micro Motors
![]()
Motoréducteur Série B138F Micro Motors
- Suppression des interférences VDR sur le collecteur
- Balais en métaux précieux (Au-Ag-Cu)
- Sens de rotation en fonction de la polarité
- Peut être monté dans n’importe quelle position
- Charge radiale maximale de l’arbre : 20N
- Charge axiale maximale de l’arbre : 5N
- Plage de température : -20°C / 60°C
- Poids approximatif : 85g
- Diamètre : Ø34
Documents annexes

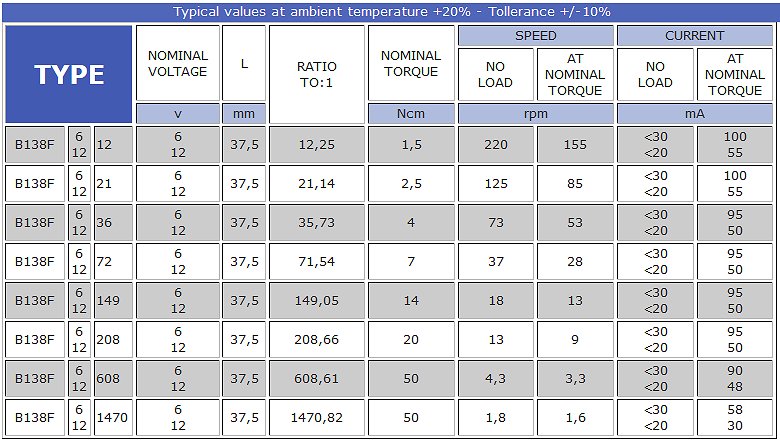

Caractéristiques et références produits
| Référence | Tension | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse au couple nominal (tr/min) | Courant sans charge (mA) | Courant au couple nominal (mA) |
|---|---|---|---|---|---|---|---|---|
| B138F-6-12 | 6V | 37,5 | 12,25 | 1,5 | 220 | 155 | <30 | 100 |
| B138F-6-21 | 6V | 37,5 | 21,14 | 2,5 | 125 | 85 | <30 | 100 |
| B138F-6-36 | 6V | 37,5 | 35,73 | 4 | 73 | 53 | <30 | 95 |
| B138F-6-72 | 6V | 37,5 | 71,54 | 7 | 37 | 28 | <30 | 95 |
| B138F-6-149 | 6V | 37,5 | 149,05 | 14 | 18 | 13 | <30 | 95 |
| B138F-6-208 | 6V | 37,5 | 208,66 | 20 | 13 | 9 | <30 | 95 |
| B138F-6-608 | 6V | 37,5 | 608,61 | 50 | 4,3 | 3,3 | <30 | 90 |
| B138F-6-1470 | 6V | 37,5 | 1470,82 | 50 | 1,8 | 1,6 | <30 | 58 |
| Référence | Tension | Long. (mm) | Ratio de réduction | Couple nominal (Ncm) | Vitesse sans charge (tr/min) | Vitesse au couple nominal (tr/min) | Courant sans charge (mA) | Courant au couple nominal (mA) |
|---|---|---|---|---|---|---|---|---|
| B138F-12-12 | 12V | 37.5 | 12.25 | 1.5 | 200 | 155 | <20 | 55 |
| B138F-12-21 | 12V | 37.5 | 21.14 | 2.5 | 125 | 85 | <20 | 55 |
| B138F-12-36 | 12V | 37.5 | 35.73 | 4 | 73 | 53 | <20 | 50 |
| B138F-12-72 | 12V | 37.5 | 71.54 | 7 | 37 | 28 | <20 | 50 |
| B138F-12-149 | 12V | 37.5 | 149.05 | 14 | 18 | 13 | <20 | 50 |
| B138F-12-208 | 12V | 37.5 | 208.66 | 20 | 13 | 9 | <20 | 50 |
| B138F-12-608 | 12V | 37.5 | 608.61 | 50 | 4.3 | 3.3 | <20 | 48 |
| B138F-12-1470 | 12V | 37.5 | 1470.82 | 50 | 1.8 | 1.6 | <20 | 30 |
Modélisation 3D du produit
Fournisseur
Fabriquant de motoréducteurs DC et BLDC depuis plus de 50 ans, cette société s’est forgé une réputation de qualité et de fiabilité avec ses produits.
Fonctionnant en 12 et 24VDC pour un Couple nominal de 20...
Plus d'informations
* Les caractéristiques de nos matériels sont susceptibles d'être modifiées en fonction des évolutions constructeur et sont affichées à titre indicatif.
