Moteurs synchrones Séries PTM & PTMC Nippon Pulse
Moteurs synchrones Séries PTM & PTMC Nippon Pulse
Les moteurs synchrones de Nippon Pulse sont des moteurs à aimant permanent à vitesse constante.
- Disponible dans les deux sens (conception de pôles ombrés) et dans le sens inverse (déphasage par condensateur)
- Construit avec une protection d’impédance interne, de sorte que l’arbre puisse être bloqué en permanence sans risque de brûler les bobines
- Une grande variété de têtes d’engrenage en plastique et en métal sont disponibles sur tous les modèles
Documents annexes

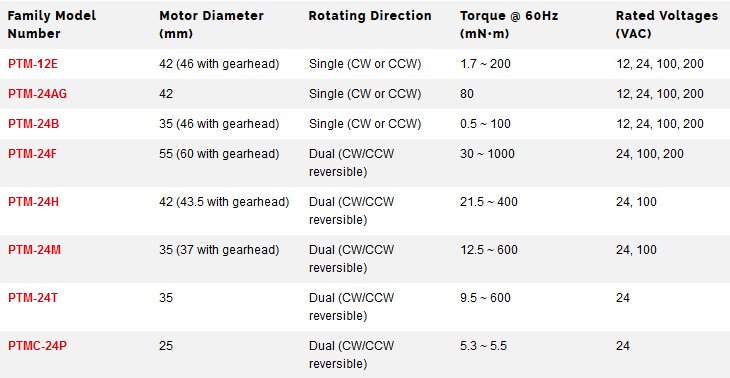

Références produits et caractéristiques
| Product view | Reference | Diameter (mm) | Rotating direction | Torque at 60Hz (mN-m) | Rated Voltages (VAC) | Datasheet |
|---|---|---|---|---|---|---|
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-12e.jpg | PTM-12E | 42 (46 with gearhead) | Single (CW or CCW) | 1.7 - 200 | 12, 24, 100, 200 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM12E-Synchronous-Motors-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-24ag-1a.jpg | PTM-24AG | 42 | Single (CW or CCW) | 80 | 12, 24, 100, 200 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM24AG-Synchronous-Motor-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-24b.jpg | PTM-24B | 35 (46 with gearhead) | Single (CW or CCW) | 0.5 - 100 | 12, 24, 100, 200 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM24B-Synchronous-Motor-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-24f.jpg | PTM-24F | 55 (60 with gearhead) | Dual (CW/CCW reversible) | 30 - 1000 | 24, 100, 200 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM24F-Synchronous-Motors-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-24h.jpg | PTM-24H | 42 (43.5 with gearhead) | Dual (CW/CCW reversible) | 21.5 - 400 | 24, 100 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM24H-Synchronous-Motors-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-24m.jpg | PTM-24M | 35 (37 with gearhead) | Dual (CW/CCW reversible) | 12.5 - 600 | 24, 100 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM24M-Synchronous-Motors-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptm-24t.jpg | PTM-24T | 35 | Dual (CW/CCW reversible) | 9.5 - 600 | 24 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTM24T-Synchronous-Motors-Datasheet.pdf |
| https://alcyonelectronique.fr/wp-content/uploads/2021/07/ptmc-24p.jpg | PTMC-24P | 25 | Dual (CW/CCW reversible) | 5.3 - 5.5 | 24 | https://alcyonelectronique.fr/wp-content/uploads/2021/07/Nippon-Pulse-PTMC24P-Synchronous-Motors-Datasheet.pdf |
Fournisseur
Depuis 60 ans la société NPM Fabrique des moteurs, motoréducteurs et actionneurs pas à pas et synchrones + linear shaft motor DC & stage, contrôleurs et drivers
Destinés aux marchés de l’automation, biologie, médicale, instrumentation, photonique…
Caractéristiques : diam : 10 à 42 mm, NEMA : 8, 11, 17, 23
[embed]https://www.youtube.com/watch?v=1l1z_...
Plus d'informations
* Les caractéristiques de nos matériels sont susceptibles d'être modifiées en fonction des évolutions constructeur et sont affichées à titre indicatif.
